工程实例 || “智慧桥梁”有了“量身订做”的健康监测系统

  • 分类:新闻资讯
  • 作者:升拓检测
  • 来源:升拓检测
  • 发布时间:2021-09-01 17:33
  • 访问量:

 目前桥梁、隧道、边坡、建筑等结构设施使用期长达几十年,甚至上百年,环境腐蚀、材料老化、长期的负荷效应和监测预警设施不完善等因素,将不可避免地导致结构的损伤积累和抗力衰减,极端情况下将引发灾难性突发事故。一旦发生事故,危害极大。因而对其采取合理、有效的监测具有重要意义。本文将以深圳市某桥梁长期在线监测案例进行分析。   本项目位于深圳市,应建设单位需要,对深圳某桥梁进行长期在线监测。该桥梁桥墩采用装配式工艺(此工艺可以缩短施工周期,减少施工场地面积,减轻城市交通负担)。 此次实施监测项目的第一阶段:装配式桥墩应力监测。   部分现场实操照片   项目由四川升拓检测技术股份有限公司负责完成,监测对象包括桥梁节段跨度4*35米,桥墩每跨间距35米,间隔3跨,相距100米左右。   监测桥梁部分结构示意图   桥墩和基桩需要通过装配工艺形成一个完整桥墩,为了有效掌握在装配过程、预应力张拉和后期运营期间装配结构的应力变化,采取对装配式桥墩连接钢筋应力和装配连接钢板布设应变计,对其进行长期应力监测。 为更好完成本次监测任务,我公司根据现场环境制定并完善实施方案,确保项目顺利实施的同时也获取到现场高质量数据,实现桥梁长期“健康”监测。   立面构造示意图及现场勘察   由于现场环境复杂,装配及预应力张拉过程对传感器的影响较大,为保证传感器的有效安装埋设,选用焊接式应变计对构件进行应力监测,实施工艺流程包括:监测构件打磨清洗、传感器焊接、传感器防水处理、防护处理、传感器测试、线缆和传感器保护等标准流程。   监测区打磨清洗                 应变计焊接安装 传感器防水处理及保护                传感器测试          桥墩顺利装配完成后,对应变计进行数据采集,所有测试数据均完整、有效,焊接式应变计存活率达到100%。

 目前桥梁、隧道、边坡、建筑等结构设施使用期长达几十年,甚至上百年,环境腐蚀、材料老化、长期的负荷效应和监测预警设施不完善等因素,将不可避免地导致结构的损伤积累和抗力衰减,极端情况下将引发灾难性突发事故。一旦发生事故,危害极大。因而对其采取合理、有效的监测具有重要意义。本文将以深圳市某桥梁长期在线监测案例进行分析。



本项目位于深圳市,应建设单位需要,对深圳某桥梁进行长期在线监测。该桥梁桥墩采用装配式工艺(此工艺可以缩短施工周期,减少施工场地面积,减轻城市交通负担)。

此次实施监测项目的第一阶段:装配式桥墩应力监测。

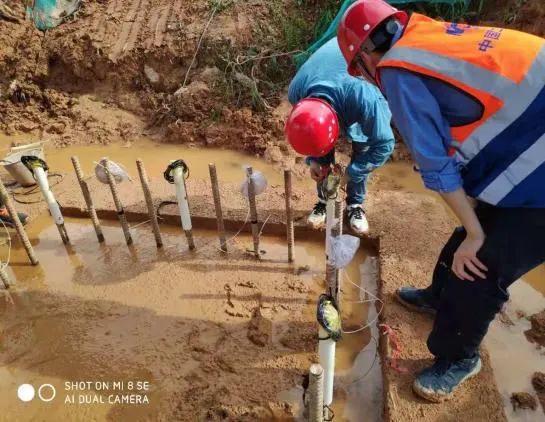

部分现场实操照片



项目由四川升拓检测技术股份有限公司负责完成,监测对象包括桥梁节段跨度4*35米,桥墩每跨间距35米,间隔3跨,相距100米左右。



监测桥梁部分结构示意图



桥墩和基桩需要通过装配工艺形成一个完整桥墩,为了有效掌握在装配过程、预应力张拉和后期运营期间装配结构的应力变化,采取对装配式桥墩连接钢筋应力和装配连接钢板布设应变计,对其进行长期应力监测。

为更好完成本次监测任务,我公司根据现场环境制定并完善实施方案,确保项目顺利实施的同时也获取到现场高质量数据,实现桥梁长期“健康”监测。

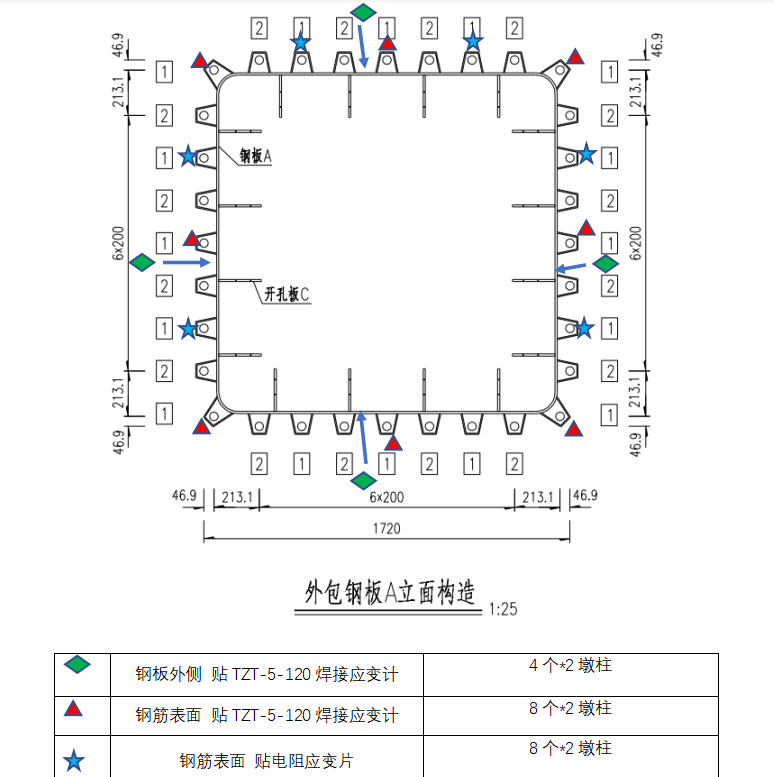

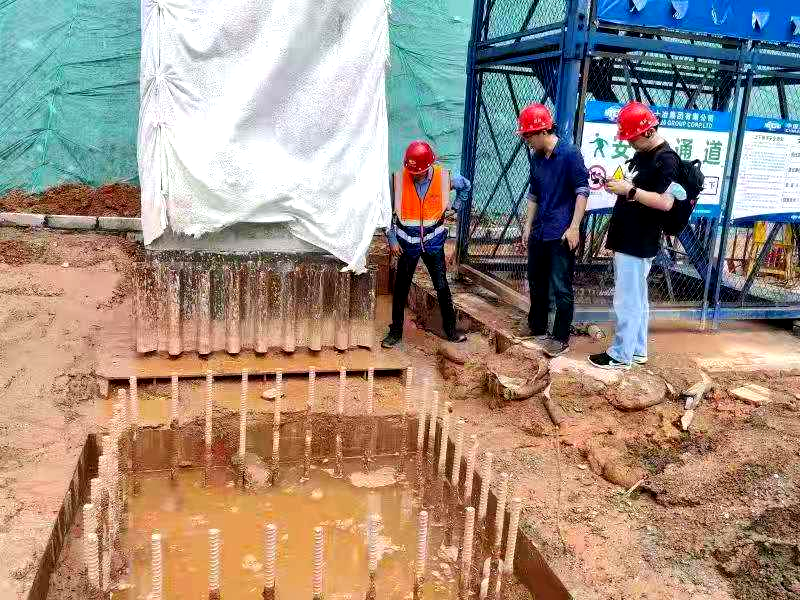

立面构造示意图及现场勘察



由于现场环境复杂,装配及预应力张拉过程对传感器的影响较大,为保证传感器的有效安装埋设,选用焊接式应变计对构件进行应力监测,实施工艺流程包括:监测构件打磨清洗、传感器焊接、传感器防水处理、防护处理、传感器测试、线缆和传感器保护等标准流程。

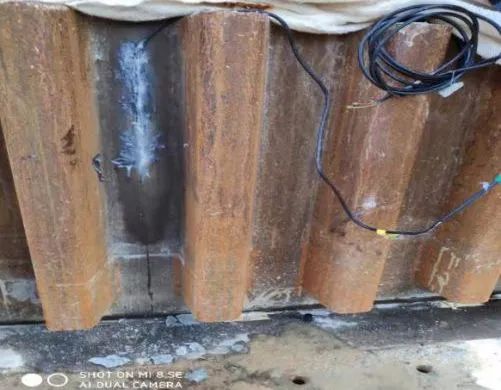

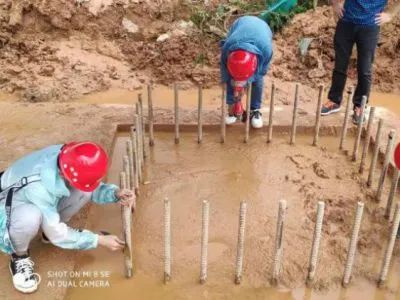

监测区打磨清洗                 应变计焊接安装

传感器防水处理及保护                传感器测试

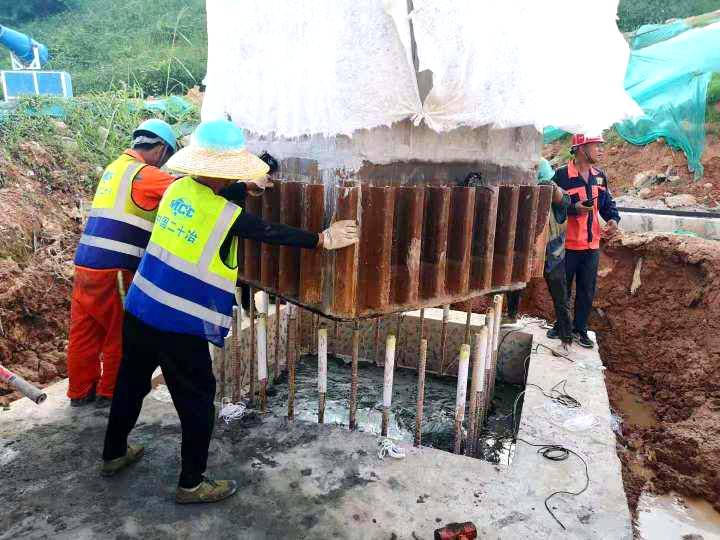

桥墩顺利装配完成后,对应变计进行数据采集,所有测试数据均完整、有效,焊接式应变计存活率达到100%。
