升拓检测又一项科学技术成果评为国际领先水平

  • 分类:新闻资讯
  • 作者:升拓检测
  • 来源:升拓检测
  • 发布时间:2022-04-01 17:44
  • 访问量:

近日,成都市中小企业服务中心组织专家在成都召开四川升拓检测技术股份有限公司完成的“冲击回波声频检测技术研发及应用”科学技术成果评价会议。四川大学戴靠山教授、电子科技大学李滚教授、成都信息工程大学何嘉教授、西南石油大学邵永波教授、西华大学谢维成教授、成都理工大学钟晓玲教授、西南交通大学赵东平副教授组成的专家组听取、审阅了项目的研究总报告、技术报告、用户报告、科技查新等资料,经质询、讨论,鉴定认为在混凝土结构无损检测技术领域中,冲击回波声频法和智能手机敲击巡检技术方面达到国际领先水平。 科技成果评价会现场图     一、项目的主要技术特色和创新点 1、创建了适用于冲击回波法的非接触式检测方法。 2、研制了基于智能手机的敲击法智慧巡检系统。 3、开发了以人工智能判别混凝土结构分析方法。   四川升拓检测技术股份有限公司本次“冲击回波声频检测技术研发及应用”鉴定项目已获得发明专利授权7件、实用新型专利授权1件,外观设计专利授权1件,软件著作权登记5件及相关论文8件。该项目研究成果在铁路、水电等领域的重大工程中得到了成功应用,取得了的社会效益,具有广泛推广价值。 评价报告   二、冲击回波声频检测技术应用展示   1.铁路隧道衬砌验证 受中铁某公司邀请,对铁路隧道衬砌进行了检测。检测主要由第三方雷达(GRIV型地质雷达,中心频率为900MHZ)检测后判定缺陷区域位置,采用IAE法进行了复测和验证。 测试对象   隧道拱顶雷达判定4处不密实及1处轻微脱空。采用IAE对这五处进行复测,判定在二衬结构范围内,均不存在脱空及不密实现象。结合设计资料及现场查看,各测试区域均属于IVa/Va级围岩,钢筋布置密(间距0.2m),且位置均为拱顶施工缝与钢质挂线槽的区域,推测对雷达判定存在影响。   2.PCCP管内部缺陷验证 受相关单位委托,对南水北调某引水隧道的PCCP管内部缺陷进行了测试和验证。如下图所示,PCCP管由混凝土、钢筒、砂浆保护层和环氧涂层等构成,结构比较复杂。   PCCP管结构示意图(左图)                                                                                                 引水隧洞(右图)   健全部位的IAE检测云图   缺陷部位(左:不密实,右:浅层脱空)IAE检测云图   检测对象为预制的PCCP管,中间有一层0.15cm钢板,从实际测试情况来看,密实位置的检测效果很好,钢板对弹性波信号的影响较小;所测隧洞拱顶已开挖,外层砂浆混凝土鼓包、裂缝缺陷位置同实际检测结果能相对应。   3.公路隧道衬砌质量对比验证 受相关单位委托,对云南境内某高速公路隧道衬砌质量进行缺陷检测。二衬设计厚度为40cm,设计强度为C30。本次检测选择雷达检测效果较差的两板进行检测并现场验证。检测结果显示在边墙位置纵向发现一处约2米左右的脱空。   内窥镜探视脱空缺陷与厚度验证图   检测结果表明,边墙位置纵向方向存在1处长度约2米的脱空,脱空面距离二衬表面约32cm。经过钻孔,距离二衬表面约32~34cm处发现脱空,与检测结果一致。   三、手机声频敲击法的铁路隧道衬砌质量检测   公司技术人员随工电段敲击检测班组应用手机声频检测设备,对重庆境内隧道进行敲击验收。测试采用钢钎式激振锤、小米10手机、有线麦克风和蓝牙连采锤。   现场测试图      密实数据                               表层脱空                                 施工缝位置脱空   协助工电段敲击班组检测出隧道二衬表层脱空掉块、施工缝脱空掉块缺陷共9处。

近日,成都市中小企业服务中心组织专家在成都召开四川升拓检测技术股份有限公司完成的“冲击回波声频检测技术研发及应用”科学技术成果评价会议。四川大学戴靠山教授、电子科技大学李滚教授、成都信息工程大学何嘉教授、西南石油大学邵永波教授、西华大学谢维成教授、成都理工大学钟晓玲教授、西南交通大学赵东平副教授组成的专家组听取、审阅了项目的研究总报告、技术报告、用户报告、科技查新等资料,经质询、讨论,鉴定认为在混凝土结构无损检测技术领域中,冲击回波声频法和智能手机敲击巡检技术方面达到国际领先水平。

科技成果评价会现场





一、项目的主要技术特色和创新点



1、创建了适用于冲击回波法的非接触式检测方法。

2、研制了基于智能手机的敲击法智慧巡检系统。

3、开发了以人工智能判别混凝土结构分析方法。



四川升拓检测技术股份有限公司本次“冲击回波声频检测技术研发及应用”鉴定项目已获得发明专利授权7件、实用新型专利授权1件,外观设计专利授权1件,软件著作权登记5件及相关论文8件。该项目研究成果在铁路、水电等领域的重大工程中得到了成功应用,取得了的社会效益,具有广泛推广价值。

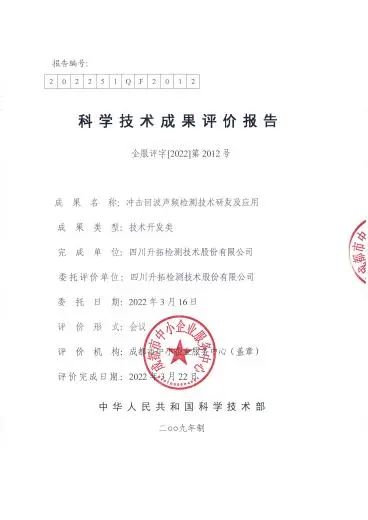

评价报告



二、冲击回波声频检测技术应用展示



1.铁路隧道衬砌验证

受中铁某公司邀请,对铁路隧道衬砌进行了检测。检测主要由第三方雷达(GRIV型地质雷达,中心频率为900MHZ)检测后判定缺陷区域位置,采用IAE法进行了复测和验证。

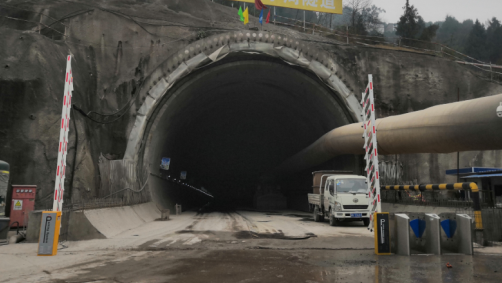

测试对象



隧道拱顶雷达判定4处不密实及1处轻微脱空。采用IAE对这五处进行复测,判定在二衬结构范围内,均不存在脱空及不密实现象。结合设计资料及现场查看,各测试区域均属于IVa/Va级围岩,钢筋布置密(间距0.2m),且位置均为拱顶施工缝与钢质挂线槽的区域,推测对雷达判定存在影响。



2.PCCP管内部缺陷验证

受相关单位委托,对南水北调某引水隧道的PCCP管内部缺陷进行了测试和验证。如下图所示,PCCP管由混凝土、钢筒、砂浆保护层和环氧涂层等构成,结构比较复杂。



PCCP管结构示意图(上图)

引水隧洞(下图)

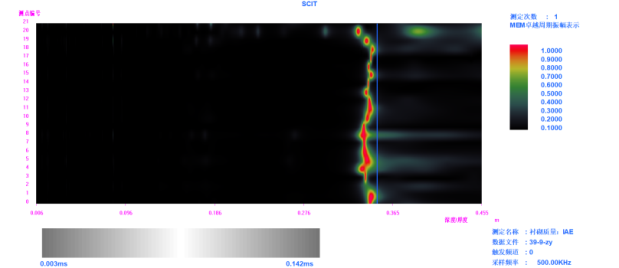

健全部位的IAE检测云图

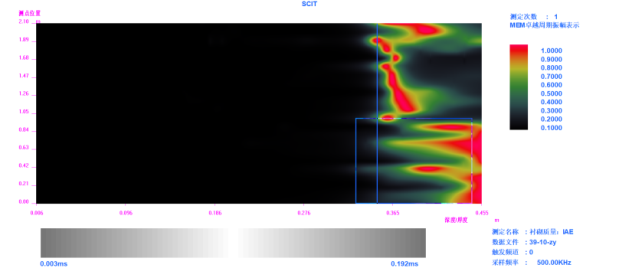

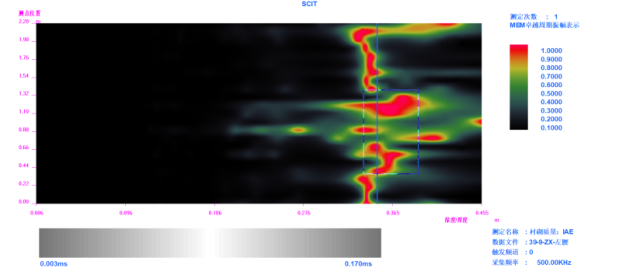

缺陷部位(上:不密实,下:浅层脱空)IAE检测云图



检测对象为预制的PCCP管,中间有一层0.15cm钢板,从实际测试情况来看,密实位置的检测效果很好,钢板对弹性波信号的影响较小;所测隧洞拱顶已开挖,外层砂浆混凝土鼓包、裂缝缺陷位置同实际检测结果能相对应。



3.公路隧道衬砌质量对比验证

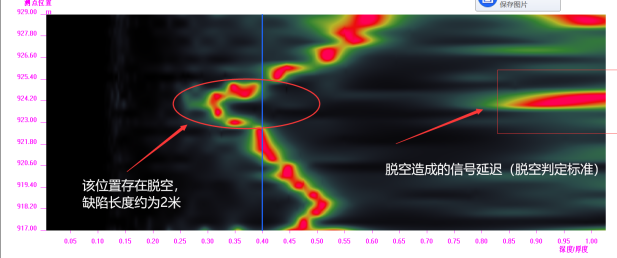

受相关单位委托,对云南境内某高速公路隧道衬砌质量进行缺陷检测。二衬设计厚度为40cm,设计强度为C30。本次检测选择雷达检测效果较差的两板进行检测并现场验证。检测结果显示在边墙位置纵向发现一处约2米左右的脱空。

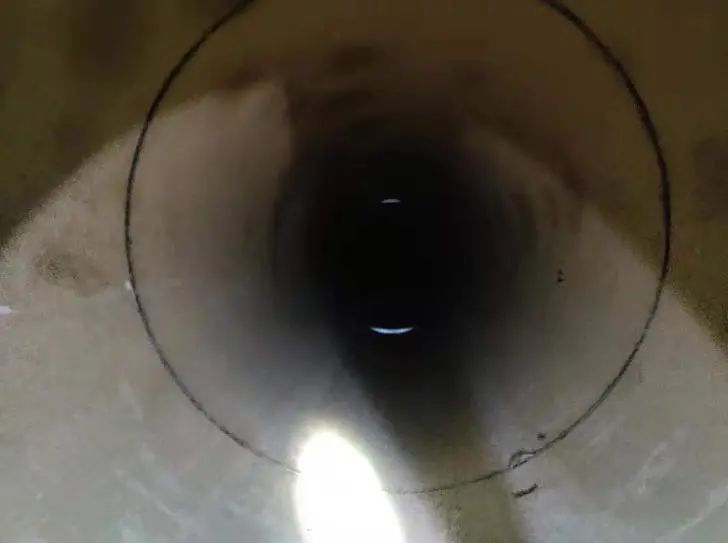

内窥镜探视脱空缺陷与厚度验证



检测结果表明,边墙位置纵向方向存在1处长度约2米的脱空,脱空面距离二衬表面约32cm。经过钻孔,距离二衬表面约32~34cm处发现脱空,与检测结果一致。



三、手机声频敲击法的铁路隧道衬砌质量检测



公司技术人员随工电段敲击检测班组应用手机声频检测设备,对重庆境内隧道进行敲击验收。测试采用钢钎式激振锤、小米10手机、有线麦克风和蓝牙连采锤。

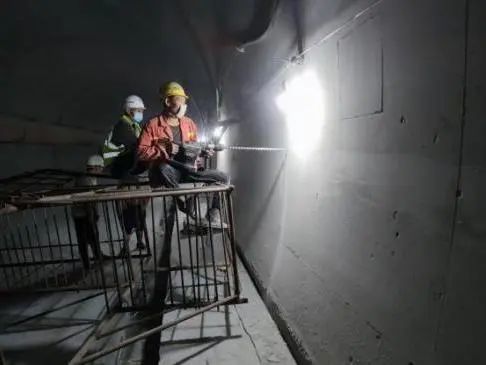

现场测试图

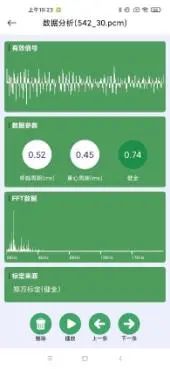

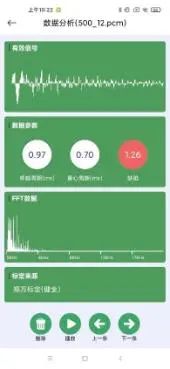

密实数据                               表层脱空                                 施工缝位置脱空



协助工电段敲击班组检测出隧道二衬表层脱空掉块、施工缝脱空掉块缺陷共9处。
