我公司自主研发生产的“冲击回波声频检测仪”入选四川重大技术装备首台套软件首版次推广应用指导目录

  • 分类:新闻资讯
  • 作者:升拓检测
  • 来源:升拓检测
  • 发布时间:2022-04-19 17:54
  • 访问量:

近日,四川省经济和信息化厅发布关于2022年四川省重大技术装备首台套软件首版次推广应用指导目录的公示,其中我司自主研发生产的冲击回波声频检测仪入选四川省重大技术装备首台套软件首版次推广应用指导目录。属于 四川省 16 个重点产业培育方案中的智能装备领域、四川省重点培育制造业中的装备制造-智能测控装备(仪器仪表)。   主要技术指标   触发模式:外触发,软件内特征波形触发; 采样点数:>20000 个,可调;  传感器类型:传声器; 耦合方式:非接触式; 频谱分析:FFT、MEM。   四川省重大技术装备首台套软件首版次推广应用指导目录   冲击回波声频检测仪   冲击回波声频检测仪   01 技术指标     性能指标/型号 STL-IAES 操作系统 WINDOWS,主频>1.5GHz 存储空间 ≥32GB,可存上万条数据 供电方式 内置充电电池,满电量可供工作时间>4h(电池可更换) 触发模式 外触发,软件内特征波形触发 操作模式 触屏,无线采集 最适工作温度 0~45 ℃ 主机显示 液晶,最佳分辨率 1280*800 测试通道数 2 通道 采样点数 >20000 个,可调 采样频率 500kHz,可调 采样精度 24 位 传感器类型 传声器 耦合方式 非接触式 接收频率范围 5~20000Hz 噪音处理 移动平滑、BPF、EMD、小波降噪 频谱分析 FFT、MEM 采样模式 单次、连续 图形处理模式 等值线,支持连续扫描频谱成像 支持数据库云管理服务,且与数据库直接、无缝连接;与 BIM 系统直接连接,实现检测结果模型可视化。直接出频谱成像图,可直接现场判读。       02测试对象 适用于隧道衬砌及类似板状混凝土内部质量及缺陷检测, 检测内容包含衬砌厚度、脱空、不密实等质量检测,检测范围 0.05-1m。   03应用领域 应用于交通设施领域,涉及桥梁与隧道工程的混凝土结构厚度、内部缺陷、表层脱空及材质(弹性模量、抗压强度等)无损检测。   04研制情况 现有的以地质雷达、超声波、回弹法、敲击法和外观观测为基础的隧道衬砌等混凝土质量和健康检测方法和体系多为接触式检测,需要在被测物体上安装加速度传感器,利用加速度传感器的输出信号实现振动信号的相关测量。但是,由于传感器系统本身的共振特性,以及接触状态的不良,导致测试误差,存在严重不足。 为此,项目组从 2017 年开始,陆续结合国铁集团、国家铁路总局、成都铁路局的相关铁路隧道红线检查的委托业务,重点对铁路隧道进行了现有检测技术的技术特征、适用性及精度水平的大量验证对比,初步提出了本项目非接触式检测的基础原理,并在 2018 年对原理进行了室内外试验。 室内混凝土试块测试 现场混凝土梁测试   在 2019 年,正式以公司董事长吴佳晔(教授、博导、国家科技创新创业人才、国家万人计划专家)作为技术负责人牵头组建由软件开发、硬件制造、现场检测等研发团队,建立和确定实施项目运行管理机制。针对非接触式检测方法的可行性、实用性和产品化研究,确定了研究目标、关键技术和技术方案。 部分现场测试情景 混凝土冲击回波仪(Ⅰ型原型)   结合数值模拟、信号分析及室内外混凝土试块、PPR 材料、现场钢板等模型及公路桥梁、铁路隧道等现场工程验证,对隧道衬砌的力学、损伤及劣化发展的机理,与现有检测方法的优缺点、适用性等进行了研究, 开发了基于冲击回波声频法、手机声频敲击法等检测技术及检测设备,并在一定数量和具有代表性的工程中进行了应用和验证,验证结果表明能够弥补接触式检测的重大技术不足,具有检测简便、检测精度及检测效率高的技术优越性。本项目产品涉及11件专利技术,其中授权专利8项。   相关专利   公司简介   我公司系面向交通、铁道、水利、高校、建筑、冶金等行业,致力于工程无损检测、远程监测、智慧工地与智慧养管等领域的设备与技术研发及提供检测、咨询、AI 数据服务等专业技术服务的国家高新技术企业、国家重点支持国家级专精特新“小巨人”企业、四川省创新型企业、四川省具有核心竞争力的软件企业。 多年来,我公司在工程检测行业,践行“智慧检测筑就品质工程”的企业使命,坚持自主创新,不断取得技术突破,拥有20余项省部级科学技术奖、专利100余件、软著60余件、团体标准10项、地方标准23项、行业标准9项、国家标准1项,不断推动“冲击弹性波无损检测仪器”的中国智造,站到了行业领先地位。 新时代、新征程,公司将深入贯彻落实创新发展理念,坚持创新引领,顺应数字化变革的浪潮,全力推动公司优化升级,朝着高质量发展的美好愿景砥砺奋进!







近日,四川省经济和信息化厅发布关于2022年四川省重大技术装备首台套软件首版次推广应用指导目录的公示,其中我司自主研发生产的冲击回波声频检测仪入选四川省重大技术装备首台套软件首版次推广应用指导目录。属于 四川省 16 个重点产业培育方案中的智能装备领域、四川省重点培育制造业中的装备制造-智能测控装备(仪器仪表)。



主要技术指标


触发模式:外触发,软件内特征波形触发;

采样点数:>20000 个,可调;

传感器类型:传声器;

耦合方式:非接触式;

频谱分析:FFT、MEM。

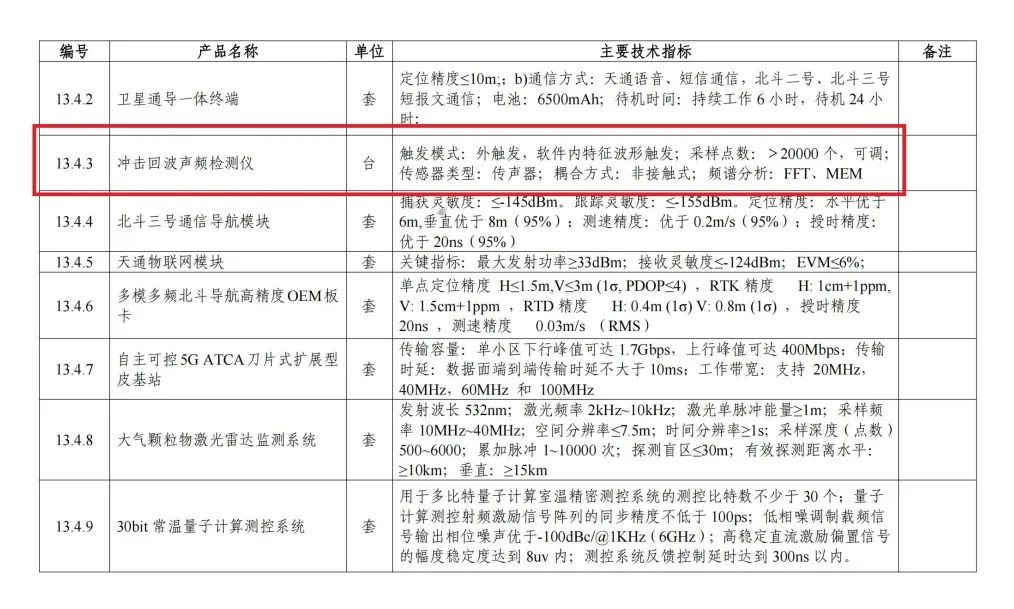

四川省重大技术装备首台套软件首版次推广应用指导目录

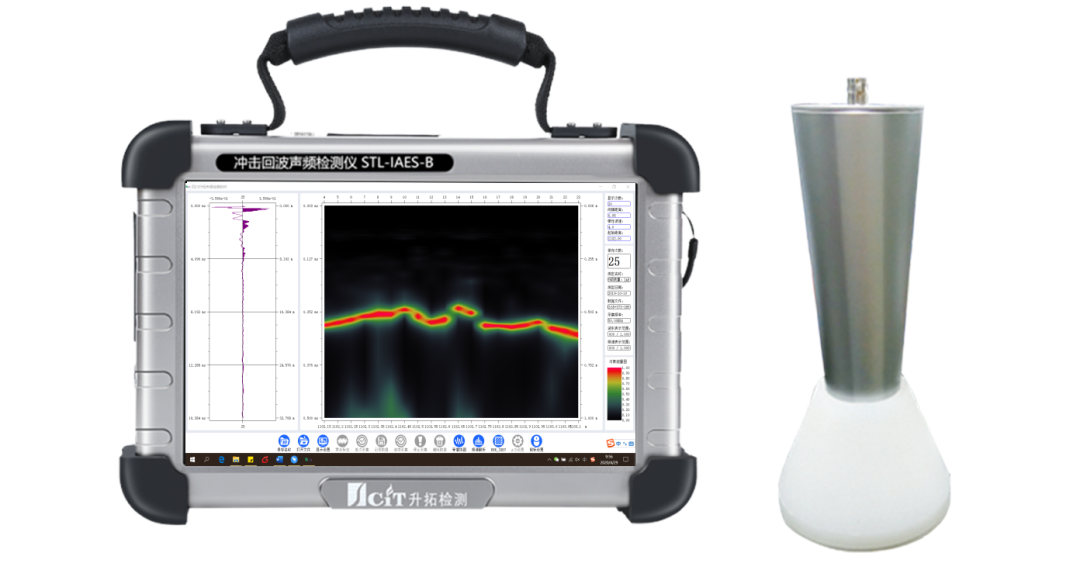

冲击回波声频检测仪



01 技术指标

性能指标/型号

STL-IAES

操作系统

WINDOWS,主频>1.5GHz

存储空间

≥32GB,可存上万条数据

供电方式

内置充电电池,满电量可供工作时间>4h(电池可更换)

触发模式

外触发,软件内特征波形触发

操作模式

触屏,无线采集

最适工作温度

0~45 ℃

主机显示

液晶,最佳分辨率 1280*800

测试通道数

2 通道

采样点数

>20000 个,可调

采样频率

500kHz,可调

采样精度

24 位

传感器类型

传声器

耦合方式

非接触式

接收频率范围

5~20000Hz

噪音处理

移动平滑、BPF、EMD、小波降噪

频谱分析

FFT、MEM

采样模式

单次、连续

图形处理模式

等值线,支持连续扫描频谱成像

支持数据库云管理服务,且与数据库直接、无缝连接;与 BIM 系统直接连接,实现检测结果模型可视化。直接出频谱成像图,可直接现场判读。



02测试对象

适用于隧道衬砌及类似板状混凝土内部质量及缺陷检测, 检测内容包含衬砌厚度、脱空、不密实等质量检测,检测范围 0.05-1m。



03应用领域

应用于交通设施领域,涉及桥梁与隧道工程的混凝土结构厚度、内部缺陷、表层脱空及材质(弹性模量、抗压强度等)无损检测。



04研制情况

现有的以地质雷达、超声波、回弹法、敲击法和外观观测为基础的隧道衬砌等混凝土质量和健康检测方法和体系多为接触式检测,需要在被测物体上安装加速度传感器,利用加速度传感器的输出信号实现振动信号的相关测量。但是,由于传感器系统本身的共振特性,以及接触状态的不良,导致测试误差,存在严重不足。



为此,项目组从 2017 年开始,陆续结合国铁集团、国家铁路总局、成都铁路局的相关铁路隧道红线检查的委托业务,重点对铁路隧道进行了现有检测技术的技术特征、适用性及精度水平的大量验证对比,初步提出了本项目非接触式检测的基础原理,并在 2018 年对原理进行了室内外试验。

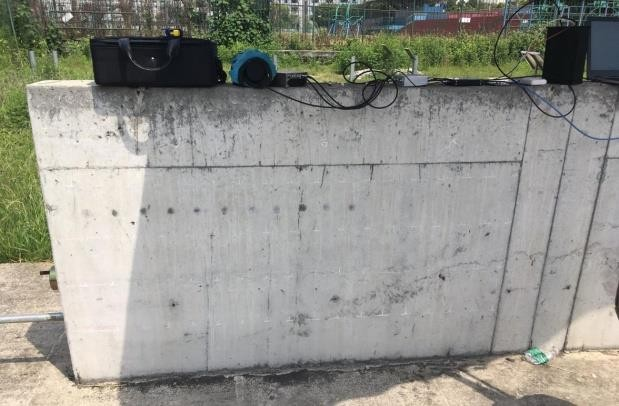

现场混凝土梁测试

在 2019 年,正式以公司董事长吴佳晔(教授、博导、国家科技创新创业人才、国家万人计划专家)作为技术负责人牵头组建由软件开发、硬件制造、现场检测等研发团队,建立和确定实施项目运行管理机制。针对非接触式检测方法的可行性、实用性和产品化研究,确定了研究目标、关键技术和技术方案。

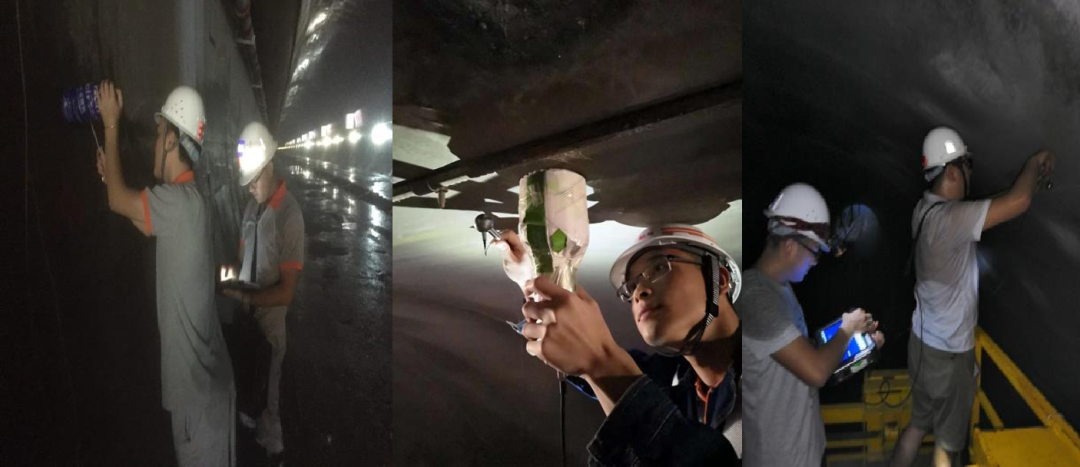

部分现场测试情景

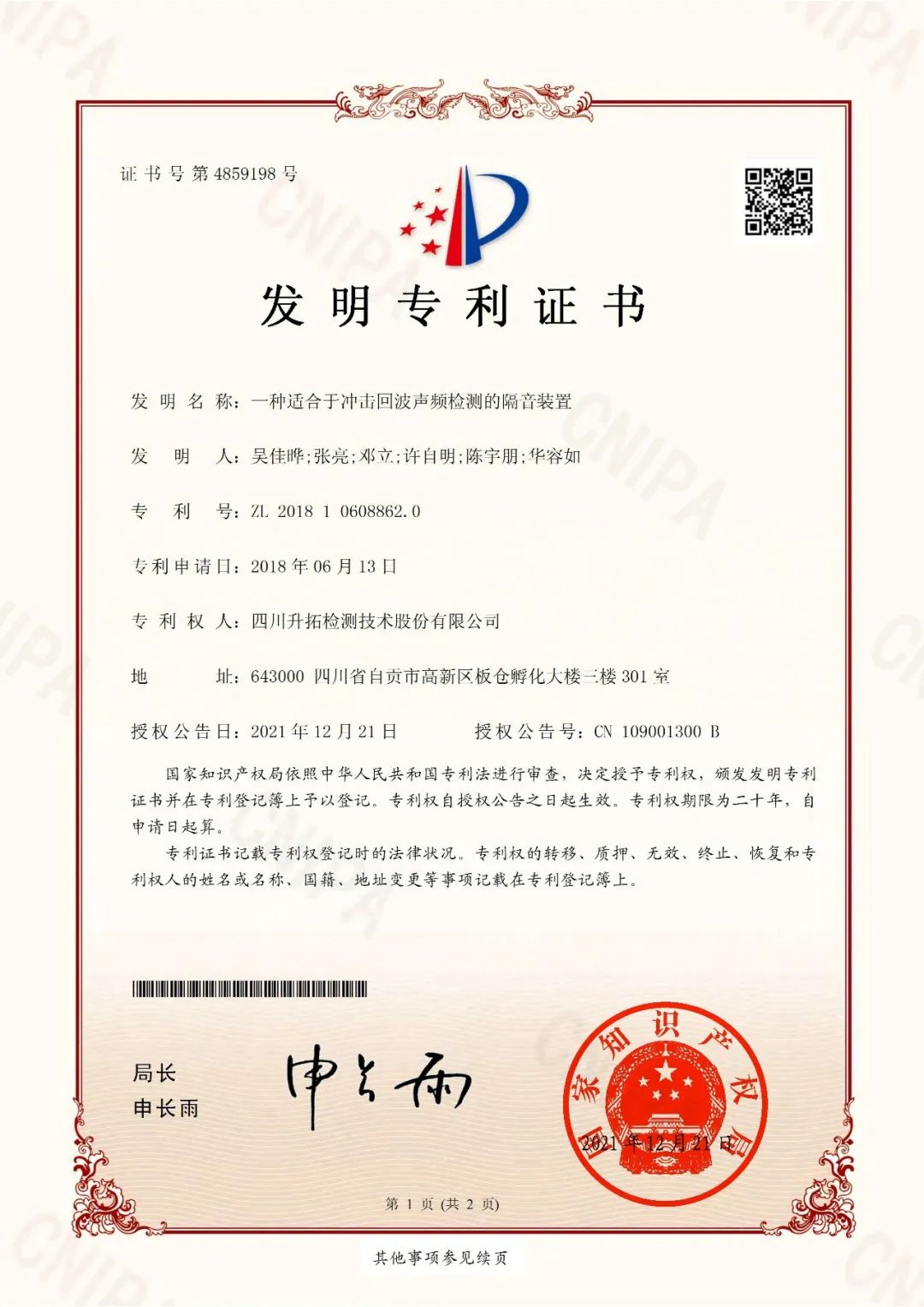

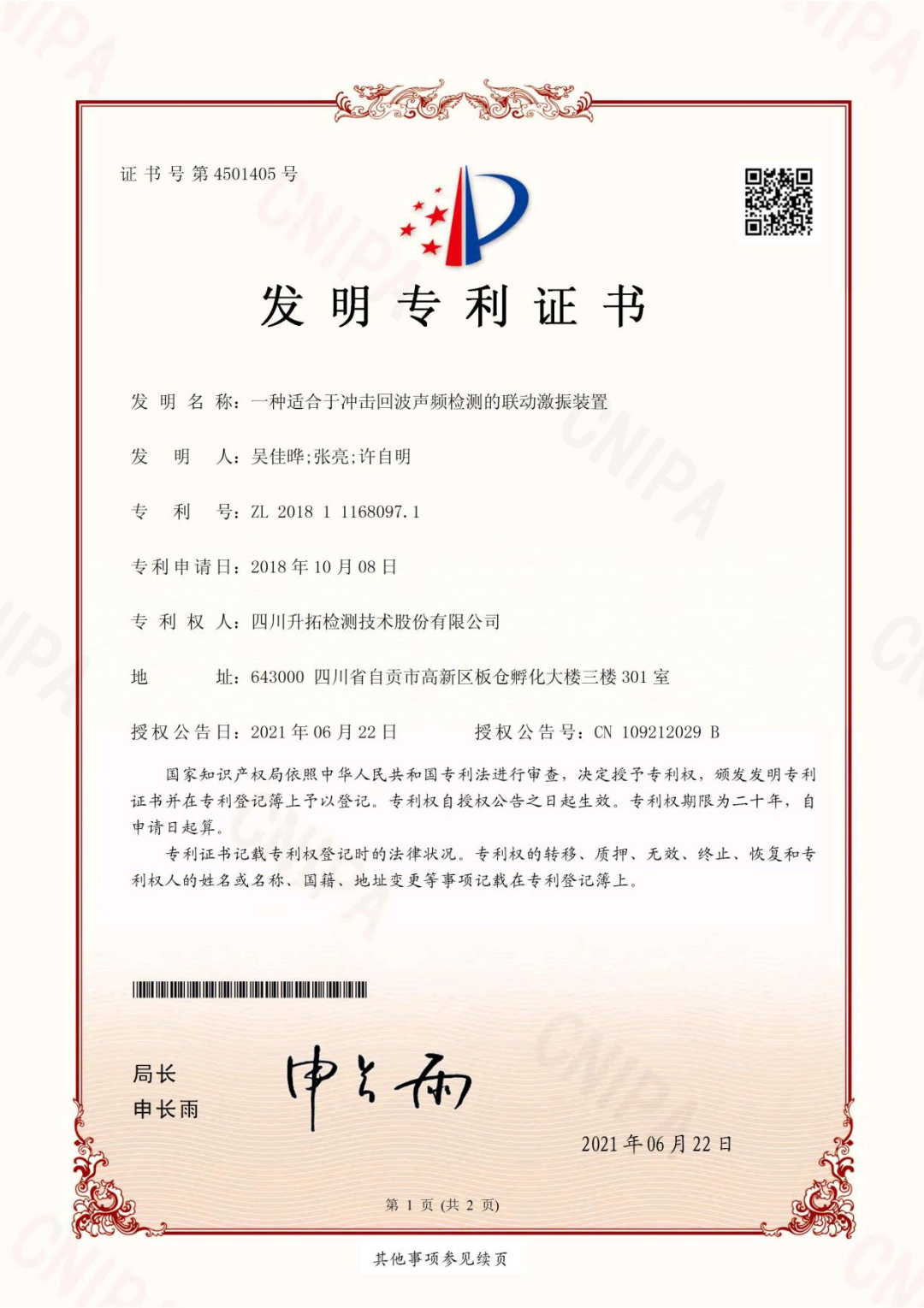

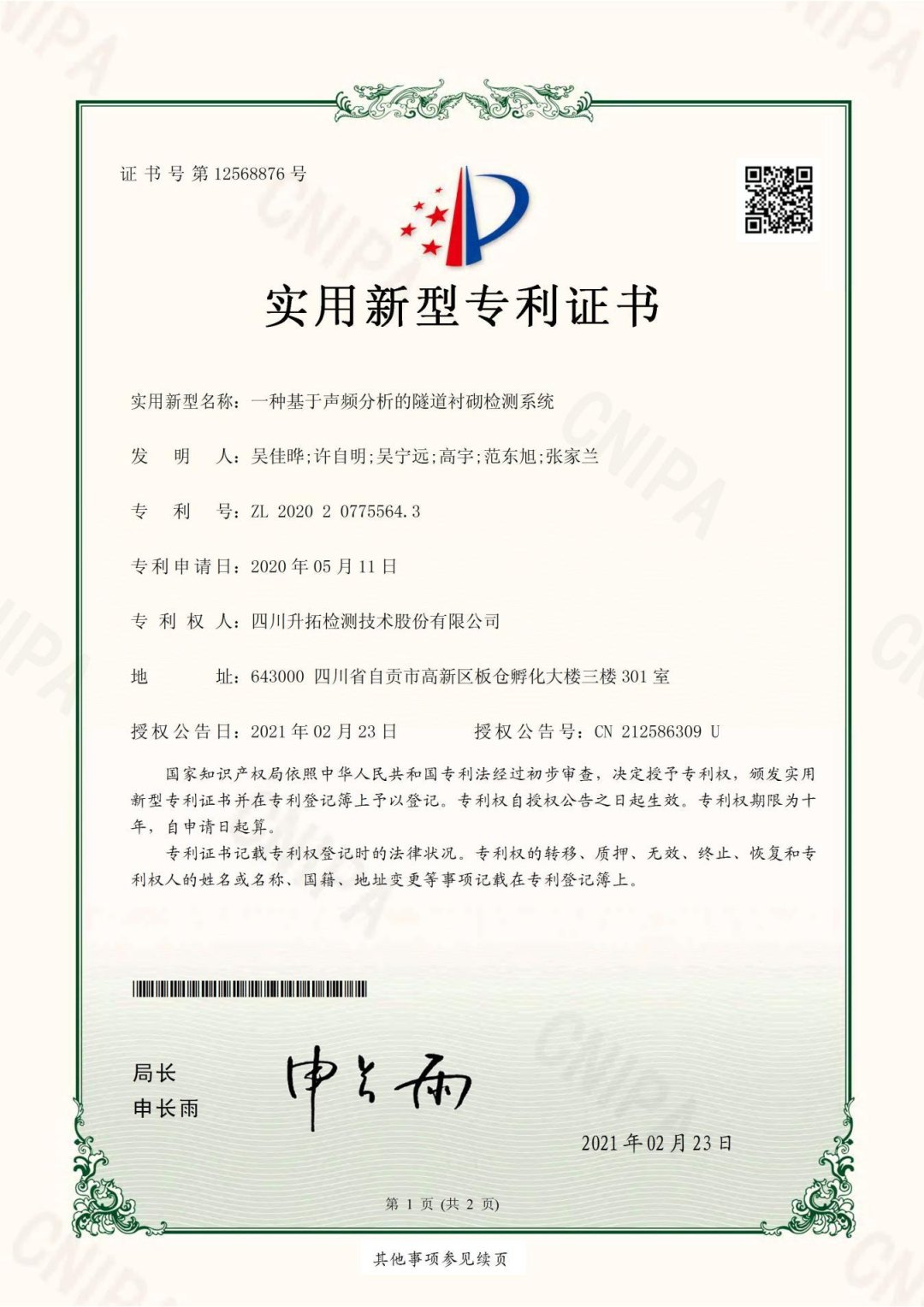

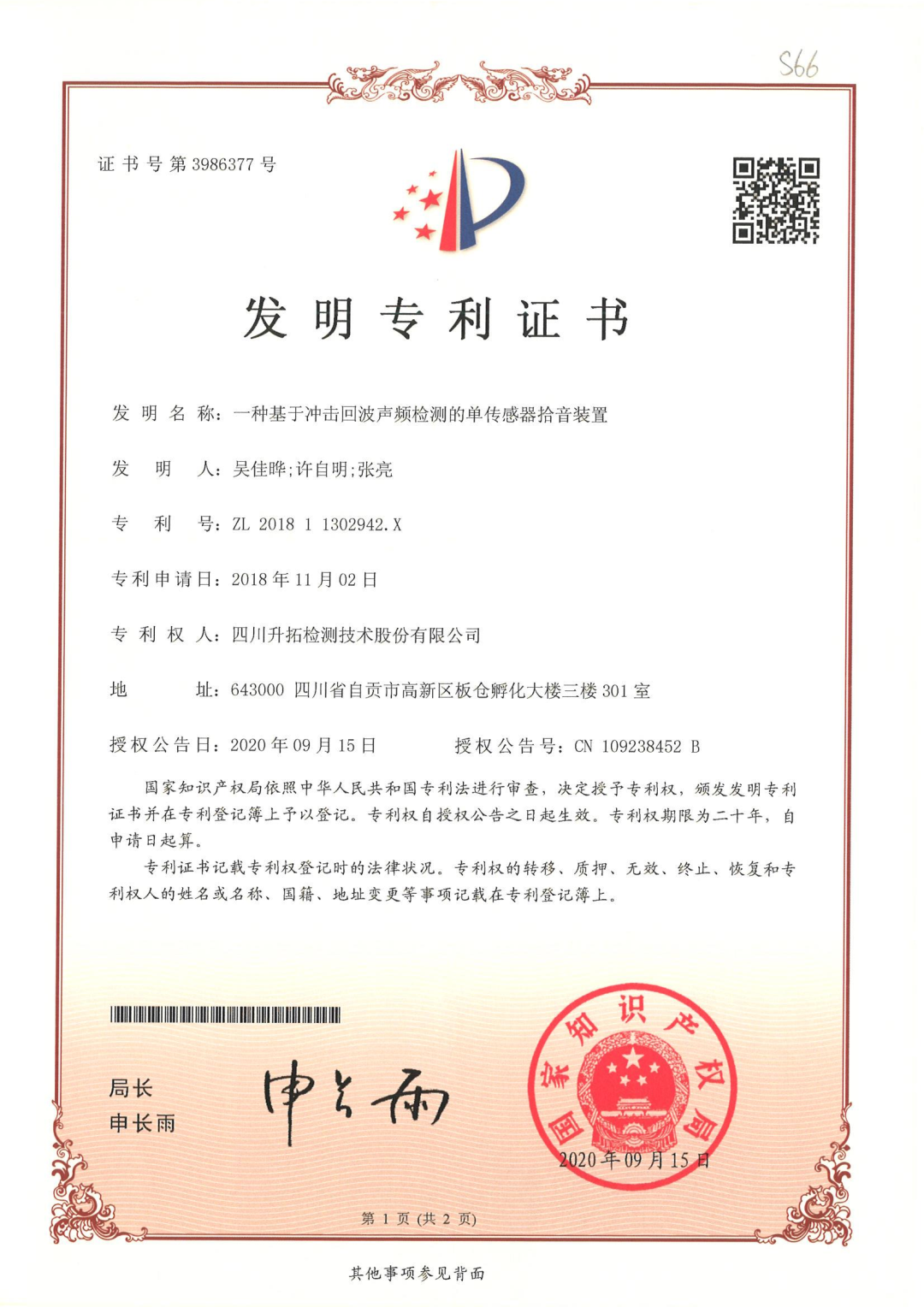

结合数值模拟、信号分析及室内外混凝土试块、PPR 材料、现场钢板等模型及公路桥梁、铁路隧道等现场工程验证,对隧道衬砌的力学、损伤及劣化发展的机理,与现有检测方法的优缺点、适用性等进行了研究, 开发了基于冲击回波声频法、手机声频敲击法等检测技术及检测设备,并在一定数量和具有代表性的工程中进行了应用和验证,验证结果表明能够弥补接触式检测的重大技术不足,具有检测简便、检测精度及检测效率高的技术优越性。本项目产品涉及11件专利技术,其中授权专利8项。





我公司系面向交通、铁道、水利、高校、建筑、冶金等行业,致力于工程无损检测、远程监测、智慧工地与智慧养管等领域的设备与技术研发及提供检测、咨询、AI 数据服务等专业技术服务的国家高新技术企业、国家重点支持国家级专精特新“小巨人”企业、四川省创新型企业、四川省具有核心竞争力的软件企业。



多年来,我公司在工程检测行业,践行“智慧检测筑就品质工程”的企业使命,坚持自主创新,不断取得技术突破,拥有20余项省部级科学技术奖、专利100余件、软著60余件、团体标准10项、地方标准23项、行业标准9项、国家标准1项,不断推动“冲击弹性波无损检测仪器”的中国智造,站到了行业领先地位。



新时代、新征程,公司将深入贯彻落实创新发展理念,坚持创新引领,顺应数字化变革的浪潮,全力推动公司优化升级,朝着高质量发展的美好愿景砥砺奋进!
